Устройство и работа бурового насоса НБ 32

Блок привода бурового насоса НБ 32

Блок привода (рис. 2) насоса бурового предназначен для понижения скорости и преобразования вращательного движения в возвратно-поступательное. Подробнее...

Пневмомуфта и фрикционная муфта со шкивом

В зависимости от исполнения насоса на трансмиссионном валу устанавливается пневмомуфта со шкивом (рис.5) или фрикционная муфта со шкивом (рис.6). Подробнее...

Блок гидравлический

Блок гидравлический предназначен для создания давления жидкости перемещающимися поршнями и нагнетания ее в скважину. Состоит из блока цилиндров со шпильками 1 (рис.7), всасывающего коллектора 13, сменных поршней 11, штоков поршня 2. Подробнее...

Компенсатор сферический

На блоке гидравлическом с помощью тройника 1 (рис.9)установлен компенсатор сферический с клапаном предохранительным 11 и трехходовой кран 12. Подробнее...

Клапан предохранительный

Предназначен для предохранения насоса от поломки при превышении давления сверх допустимого на данном режиме. Предохранительный клапан срабатывает следующим образом: при достижении давления в нагнетательной линии более допустимого, шток 7 (рис.11)давит на рычаг 1, откидывая его вверх. Предохранительная шпилька 2 срезается, шток перемещается в корпусе, открывая сливное отверстие. Шпилька предохранительная должна устанавливаться в рычаге 1 в отверстие, соответствующее предельному давлению, создаваемому насосом, при установленной цилиндровой втулке.

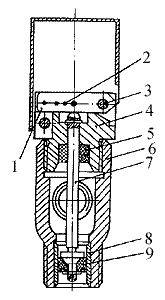

Рис.11. Клапан предохранительный
1 - рычаг; 2 - шпилька предохранительная; 3 - ось; 4 - крышка клапана; 5 - амортизатор; 6 - корпус клапана; 7 - шток; 8 - втулка; 9 - уплотнение; 10 - рычаг

Кран трехходовой

Трехходовой кран (рис. 12) предназначен длв запирания нагнетательного трубопровода и перепуска промывочной жидкости в приемную емкость. Состоит из^

  • корпуса 3
  • пробки 1
  • регулировочного болта 4
  • ручки 2.

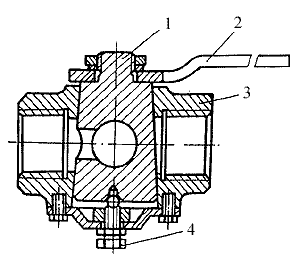

Рис. 12.  Кран трёхходовой
1 - пробка; 2 - ручка; 3 - корпус; 4 - болт

Приспособление для выемки

Приспособление для выемки седел (рис. 13) состоит из двух лап (поз.1 и 3), ролика 2. соединенных между собой осью4.  Выступающими буртиками лапы упираются в торец седла клапана. Между подушкой б и роликом 2 забивается клин 5, благодаря чему лапы вместе с седлом получают поступательное движение вертикально вверх. Подробнее...
