Блок привода бурового насоса НБ 32

Блок привода бурового насоса НБ 32

Блок привода (рис. 2) насоса бурового предназначен для понижения скорости и преобразования вращательного движения в возвратно-поступательное.

Состоит из:

  • станины;
  • кривошипно-шатуннога механизма;
  • зубчатой передачи.

Чугунная станина

Основой для блока привода насоса является чугунная станина, которая имеет направляющие параллели для крейцкопфов, расточки отверстий для подшипников эксцентрикового и трансмиссионного валов, картер для масляной ванны.Сверху станина закрыта крышкой, в которой имеется отверстие под маслоуказатель.
Смазка кинематических пар бпока привода осуществляется маслом, заливаемым в картер станины. Уровень масла в картере контролируется с помощью маслоуказателя  1 (рис.2).

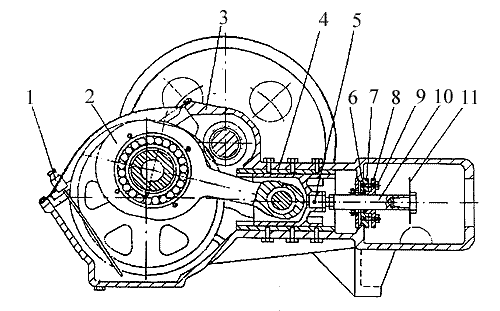

Рис. 2. Блок привода
1 - маслоуказатель; 2 - шатун: 3 - станина; 4 - накладка; 5 - шплинт; 6 -кольцо: 7-копрпус сальника; 8-фланец; 9-болт; 10-шток ползуна; 11 -диск-отражатепь

Кривошипно-шатунный механизм

Кривошипно-шатунный механизм состоит из эксцентрикового вала 3 (рис 4), шатунов 2 (рис.2).На эксцентриковом валу на подшипниках 4 (рис 4) смонтированы шатуны.

Шатун своей малой головкой через бронзовую втулку 3 (рис.3) и палац 2 соединяется с корпусом крейцкопфа 4. Крейцкопфы перемещаются в сменных накладках 4 (рис.2), закрепленных в станине 3, Для ухода за крейцкопфами в корпусе предусмотрены боковые окна, закрытые при работ насоса крышками 1 (рис.3). К крейцкопфу крепится шток ползуна (крейцкопфа) 10 (рис.2). Шток ползуна стопорится шплинтом 5.

Для предотвращения попадания в блок привода насоса промывочной жидкости предусмотрены: корпус сальника 7 (рис.2) с резиновым кольцом 6 и диск-отражатепь 11.
Регулировка уплотнения производится фланцем 8 и болтами 9.

Зубчатая передача

Зубчатая передача состоит из ведущего трансмиссионного вала 6 (рис 4) и ведомого зубчатого колеса, отлитого заодно с эксцентриковым валом.

Трансмиссионный вал установлен на двух подшипниках 5. Эксцентриковый вал установлен на подшипниках 2. Регулировка опор трансмиссионного вала осуществляется прокладками 7; эксцентрикового вала - прокладками 1.
