Инструмент для колонкового бурения

Инструмент для колонкового бурения

Набор инструмента для колонкового бурения с (рис. 5.2):

  • коронка 1;
  • колонковая труба 2;
  • тройной переходник 3;
  • шламовая труба 4;
  • колонна бурильных труб 5, соединяемых ниппельными или муфтово-замковыми соединениями;
  • промывочный сальник 9.

Для спуско-подъемных операций применяют различные ключи, элеваторы и подкладные вилки.

Коронки представляют собой короночные кольца, изготовленные из трубных заготовок, в рабочий конец которых вставлены резцы из твердых сплавов или алмазы. Верхняя часть короночного кольца имеет наружную правую трапецеидальную резьбу, а ее внутренняя поверхность расточена на конус.

Кернорватели устанавливают между коронкой и колонковой трубой. Кернорватель состоит (рис. 5.2, б) из полого цилиндрического корпуса с внутренней конической проточкой, расширяющейся кверху, в которой помещается рвательная пружина, представляющая собой разрезанное по образующей коническое пружинное кольцо с внутренними выступами.

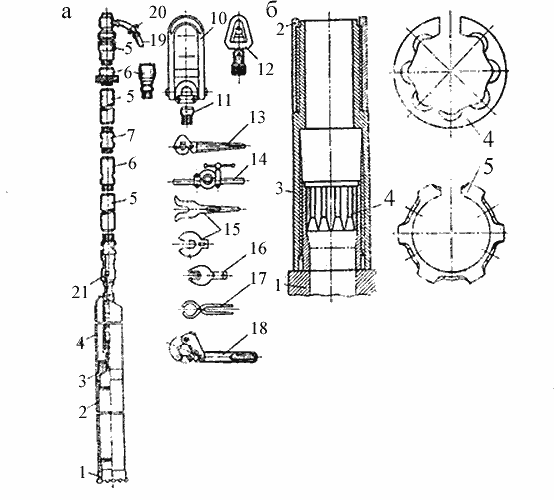

Рис. 5.2. Набор инструмента для колонкового бурения:
а – набор  бурового инструмента: 1 - коронка: 2 - колонковая труба;  3 - переходник тройной; 4 - шламовая труба; 5 - бурильные трубы;  6 - ниппельный замок; 7- ниппель: 8 - переходник; 9 - сальник; 10 - элеватор; 11- пробка; 12 - простой элеватор, 13 - шарнирный ключ; 14 -  шарнирный хомут; 15 - пилки подкладные; 16 - вилка ведущая; 17 – клещи короночные; 18 – шарнирный ключ  под колонковую трубу; 19 - шланг нагнетательный; 20 - хомутики;  21 -шариковый клапан;  б –кернорватель: 1 - коронка; 2 -колонковая труба;  3- корпус кернорватсля; 4, 5 - пружины для срыва пород
