Бурильные трубы

Типы бурильных труб

В геологоразведочном бурении применяют в основном стальные бесшовные бурильные  трубы (СБТ) и из легких сплавов (ЛБТ). Бесшовные бурильные трубы изготавливают  из стали марок Д и 36Г2С (обычной прочности) и из сталей марок 40Х и ЗОХГС   (повышенной прочности).
На рис. 5. 4  показаны основные типы бурильных труб,  а в табл. 5.1 - основные размеры бурильных труб для колонкового бурения.

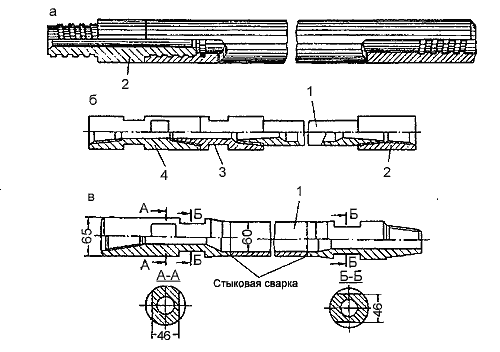

Рис 5.4.  Бурильные трубы для разведочного бурения.
 а - с ниппельным соединением, б - с муфтово-замковым соединением,  в - с приваренными замками, 1 - труба,  2 - ниппель или муфта, 3 -  конус замка,  4 - муфта замка.


Таблица 5.1

Основные размеры бурильных труб для колонкового бурения, мм



Наруж­ный
диа­
метр труб

Внутренний
диа­метр

Длина труб

Наруж­ный
диаметр ниппеля

Bнутренний
диа­метр ниппеля

Наружный
диа­метр
замка

Наименьший
диаметр отвер­
стия

1

2

3

4

5

6

7

33,5

24

1500 3000

34

14

-

Без высадки

42

-32

1500 3000 4500

44

16

-

20

50

39

1500 3000 4500

52

22

-

26

42

32

1500 3000 4500

-

-

57

1 22

50

39

1500 3000 4500

-

-

65

28

63,5

51,5

3000 4500 6000

-

-

83

40

Применение бурильных труб

Для соединения бурильных труб применяют ниппели из стали марки 40Х с последующей  термообработкой и замки из стали марки 40ХН. Наружная поверхность замка подвергается индукционной термообработке на глубину  1,5-2,5 мм.
Несмотря на улучшение качества, обрывы колонных труб происходят довольно часто.
С целью снижения аварийности из-за обрыва бурильной колонны необходимо:
- уменьшить зазор между стенками скважины и колонной труб;
- повышать механические свойства материала труб;
- применять УБТ;
- использовать средства контроля и ограничения крутящего момента.

Для высокооборотного бурения скважин алмазными и твердосплавными коронками применяют трубы ЛБТН-54 из алюминиевого сплава Д16Т ниппельного  соединения для коронок диаметром 59 мм и трубы ЛБТМ-54 из того же сплава  муфтово-замкового соединения для коронок диаметром 76 мм.
Для увеличения веса и жесткости низа бурильной колонны при бурении скважины диаметром 76,93 мм и более в компоновку бурового инструмента включают утяжеленные  бурильные трубы. Вес такой трубы должен превосходить нагрузку на забой на 25-30%. Трубы УБТР-73 (рис. 5.5) изготавливают из стали марки 36Г2С, а  замковые соединения  - из стали марки 40ХН. Ниппель и муфта к трубе привариваются контактно-стыковой сваркой.

Рис. 5.5. Утяжеленная бурильная труба УБТР-73:
1 - труба: 2 - ниппель; 3 - полуниппель; 4 - трубный ниппель.

Наружную поверхность трубы и приваренных элементов упрочняют закалкой  с нагревом ТВЧ. Выпускают следующие типоразмеры труб: ЛБТ-РПТУ-73,  УБТ-РПУ-89, УБТР-73 и УБТР-57. Для высокооборотного алмазного бурения ВИТРом разработаны размеры бурильных труб, характеристика которых  приведена в табл. 5.2.

Таблица 5.2

Характеристика бурильных труб

Соединение

Диаметр корон­ки, мм

      Наружный   диаметр, мм

Толщина сте­нок труб, мм

труб

соединений









Ниппельное







26

24

-



4,85



35

32

-

4,85



46

42 и 38

-

-

4,85

59

54 и 50

-



4,85



76

68

-



4,85



Муфтово-

замковое





76,93

50

67

5,5

112,132

60,3

80

5,0

151

73

98

5,5
