Схема установки колонкового бурения

Последовательность бурения скважины

Бурение скважины осуществляется в следующей последовательности:

  1. При помощи лебедки 16 в скважину опускают буровой снаряд, собираемый из коронки 1, колонковой трубы 3, переходника 4, колонны бурильных труб  5,  длина которой увеличивается по мере углубления скважины.
  2. Верхняя ведущая труба пропускается сквозь шпиндель вращателя 8  бурового станка и зажимается в патронах 9.
  3. Наверх ее навинчивается вертлюг-сальник 10, соединенный нагнетательным шлангом 17 с  буровым насосом 18.
  4. Путем вращения и промывки доводят коронку до забоя и начинают бурение.
  5. В зависимости от физико-механических свойств горных пород буровому инструменту сообщают необходимую частоту вращения, создают с помощью регулятора подачи осевую нагрузку.
  6. Вращаясь и внедряясь в породу, коронка выбуривает кольцевой забой, формируя керн 2. По мере углубления скважины керн заполняет колонковую трубу.
  7. Промывочная жидкость через всасывающий шланг 23  засасывается насосом из приемного бака 22 и нагнетается к забою скважины через нагнетательный шланг 17, буровой вертлюг-сальник  10 и колонну бурильных труб 5.
  8. Из скважины жидкость направляется в отстойник и желоба 20,  где частицы пород осаждаются, и очищенная жидкость попадает в приемный бак, откуда вновь нагнетается в скважину (рис. 5.1).

    При бурении по устойчивым породам для промывки применяют чистую воду. При бурении по  недостаточно  устойчивым - глинистый или другой раствор, укрепляющий малоустойчивые стенки скважины. При бурении безводных скважин, а также мерзлых пород применяют продувку забоя сжатым воздухом. При алмазном бурении применяют слабые растворы эмульсий, снижающие силы трения колонны бурильных труб о стенки скважины и уменьшающие вибрацию бурильной колонны.

  9. После заполнения колонковой трубы керном приступают к подъему инструмента на поверхность.
  10. Перед началом подъема керн должен быть крепко заклинен в нижней части колонкового снаряда  и сорван.
  11. После заклинивания керна насос выключают и буровой снаряд при помощи лебедки 16,  талевого каната 12, кранблока 13, талевого блока 11 с крюком и элеватором поднимают на  поверхность, развинчивая колонну бурильных труб на отдельные свечи.
  12. После извлечения  колонкового набора на поверхность коронку отворачивают, извлекают керн.
  13. Керн промывают, замеряют его длину и укладывают в специальные ящики, отмечая глубину, с которой поднят керн, и процент извлечения керна.

    По кернам можно восстановить характер пород в массиве (рис. 14.4):  состав, слоистость, трещиноватость, наличие пустот (например, карстовых воронок), прерывистость напластования, углы наклона слоев, поверхности тектонических разрывов и поверхности скольжения в теле оползней.
  14. Инструмент вновь   собирают и опускают в скважину, продолжая бурение.

  15. При необходимости измеряют угол наклона и направление скважины
  16. После того как скважина  пересечет полезное ископаемое и врежется в пустые породы лежачего бока, бурение прекращают, инструмент поднимают и разбирают.
  17. Скважину подвергают геофизическому исследованию, измеряют  кривизну скважины, температуру, проверяют глубину скважины и проводят ликвидационное  тампонирование скважины.

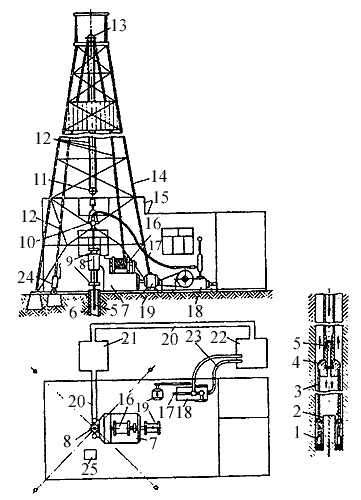

Рис. 5. 1. Общая схема установки для колонкового бурения:
1-  коронка; 2 - керн; 3 - колонковая труба; 4 - переходник; 5 - бурильные трубы; б - направляющая труба; 7 – буровой станок; 5 –вращатель;  9 -  зажимные патроны;  10- вертлюг-сальник; 11 - талевый блок; 12 - талевый канат; 13 – крон-блок; 14 - ноги буровой вышки; 15 – буровое здание; 16 - лебедка станка; 17 - нагнетательный шланг;  18 - буровой насос; 19 - электродвигатели;  20 - отстойник; 21 - желоб;  22 - приемный бак;  23 - всасывающий рукав;  24 - индикатор веса; 25 - шланг для сброса части промывочной жидкости.
