Конструкция скважин при ударно-канатном бурении
Скважины, которые бурятся станками ударного типа, характеризуются сложными конструкциями: обычно через каждые 25 - 40 м устанавливается обсадная колонна большого диаметра для крепления стенок скважины от обрушения, поэтому конструкция скважины ударно-канатного бурения включает в себя большое число обсадных колонн (рис. 5.12).

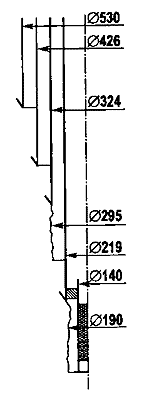

Рис 5.12 Конструкция скважин ударно-канатного бурения
При ударно-канатном бурении используется тампонаж глиной. При Санировании
межтрубной цементации колонны рекомендуется подбирать так, чтобы ширина
межтрубного пространства была не менее 50 мм.
Сейчас возможно применение
метода спуска обсадных труб под защитой тиксотропной рубашки, что повышает выход
колонны 80 - 120% (рис.5.13).

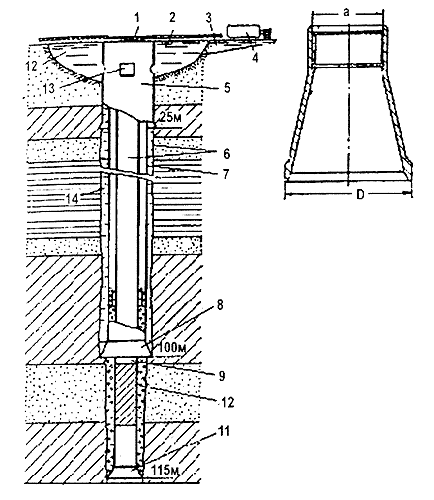

Рис. 5.13. Конструкция скважины на воду, пробуренной
ударно-канатным способом, с посадкой обсадных труб под защитой тиксотропной
рубашки:
А — конструкция скважины: 1 - пастил; 2—приемный шурф; 3 — желоб; 4
— глиномешалка; 5— первая обсадная труба; 6 — стенка скважины; 7 — обсадная
колонна; 8 — конусный башмак-расширитель; 9 — фильтровая колонна; 10 — гравийная
обсыпка; 11 — конусный башмак-расширитель; 12— бентонитовый раствор; 13 — окно
для перетока бентонитового раствора из шурфа в затрубное пространство; 14 -
тиксотропная рубашка из бентонитового раствора..
Тиксотропную оболочку изготавливают из порошка бентонитовой глины и
обволакивают ею наружную поверхность колонны обсадные труб, на нижний конец
которой навинчен конический башмак расширитель.
Тиксотропную оболочку на
колонне обсадных труб применяют при пересечении песчано-глинистых
пород.
Основное достоинство тиксотропной оболочки на колонне обсадных труб
состоит в том, что она предотвращает обрушение слабоустойчивых стенок скважины,
трение и захват породой обсадной колонны, благодаря чему выход ее из-под башмака
предыдущей колонны увеличивается в 2-3 раза.
