Конструкции фильтровых скважин
Конструкция скважины определяется целевым назначением
скважины, способом бурения, геолого-гидрогеоло-гическими условиями, санитарными
требованиями.
Наиболее распространены конструкции фильтровых скважин с
надфильтровой трубой, выходящей на поверхность (рис. 5.11, в,
г), или устанавливаемой впотай (рис. 5.11, а, б), а
так же конструкции, представляющие собой комбинацию указанных
типов.

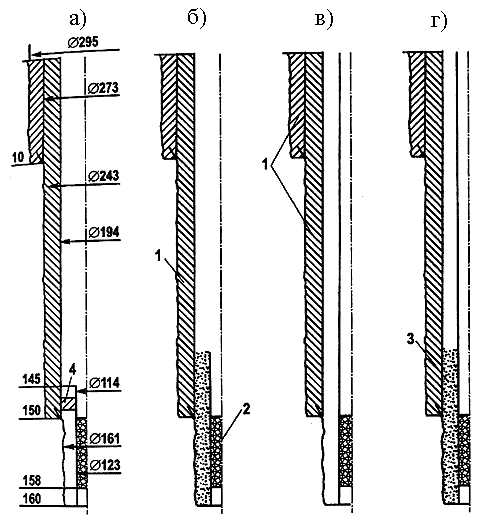

Рис. 5.11. Конструкции фильтровых скважин:
а) сетчатый
фильтр установленный впотай, 6) гравийный фильтр установленный впотай, в),г)
соответственно сетчатый и гравийный фильтры с надфильтровой трубой выходящей на
поверхность. 1 - цементация затрубного пространства; 2 -сетчатый фильтр; 3
-гравийный фильтр; 4 - сальник.
Надфильтровая труба, выходящая на поверхность, может выполнять роль эксплуатационной колонны. По такому принципу чаще всего строят скважины, в которых не предполагается установка водоподъёмных насосов большого диаметра и в случае безнапорного водоносного горизонта.
Фильтровую трубу можно установить впотай в эксплуатационной колонне. Такие скважины чаше применяют для водоснабжения и осушения. В них можно разместить насосы с высокой подачей, имеющие большие поперечные размеры. Данная конструкция обеспечивает более лёгкую замену старого фильтра новым. Применяются в напорных горизонтах.
Глубина эксплуатационных скважин определяется расстоянием до кровли
водоносного пласта + расчетная длина фильтра + длина отстойника (3-5
м).
Глубина разведочных скважин определяется расстоянием до кровли
водоносного пласта + мощность этого пласта + интервал бурения 3 - 5 м в
подстилающих породах.
Обязательно необходимо увязать диаметр выбранного
насоса с диаметром эксплуатационной колонны. В качестве эксплуатационной колонны
может быть надфильтровая труба выходящая на
поверхность.
С точки зрения удобства установки и дальнейшего обслуживания насоса, диаметр эксплутационной колонны должен быть больше диаметра насоса на 30-50 мм. Не следует забывать, что диаметр эксплуатационной Должен допускать установку фильтра, в том числе гравийного.
