Гидроциклоны с регулированием параметров процесса очистки

Техническая характеристика

Используя наиболее целесообразные способы повышения эффективности, в ТулНИГП разработаны гидроциклоны с регулированием основных параметров технологического процесса.

  ГЦР ГЦА
Диаметры, мм:
     внутренний гидроциклона в цилиндрической части 80
     питающего отверстия 16
     внутренний сливного отверстия 26
     отверстия песковой насадки 8;12 16;25
Угол конусности конической части гидроциклона 20°
Производительность, л/мин 100—130
Допустимое содержание твердой фазы в промывочной жидкости (до очистки), %, не более 20
Наибольший размер частиц шлама, мм 5
Размер частиц плотностью ≥ 2,5 г/см3, удаляемых из промывочной жидкости, мм 0,08—1,10
Эффективность очистки (процент удаленных частиц размером ≥ 0,1 мм от общей массы шлама в промывочной жидкости), %,
не менее

90
Общая длина гидроциклона в сборе (без шлангов), мм 860 1035
Масса гидроциклона (без шлангов), кг 20 19

Гидроциклон с ручным управлением технологическим процессом ГЦР

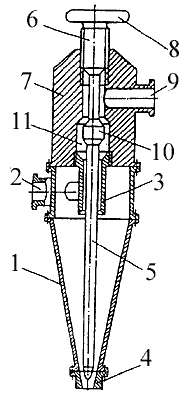

Гидроциклон с ручным управлением технологическим процессом ГЦР (рис. 10.12) состоит из цилиндро-конического корпуса 1, тангенциального вводного патрубка 2 (при необходимости — со спиральной направляющей), максимально расположенных сливного патрубка 3 и песковой насадки 4. Во внутренней полости гидроциклона по его продольной оси установлен цилиндрический стержень 5, закрепленный, например, посредством резьбы 6 в головной части 7 гидроциклона. В верхней части стержень 5 оснащен штурвалом 8. Для разгрузки слива в головной части 7 гидроциклона имеется сливной канал 9. Стержень 5 выше сливного патрубка 3 имеет конусообразный клапан 10, располагающийся в пределах камеры переменного сечения 11, представляющий собой уширенную часть вертикального канала. Промывочная жидкость подается под давлением в корпус 1 по патрубку 2 и приобретает вращательное движение, обеспечивающее классификацию материала на тонкий и грубый продукты. Такой продукт (очищенная промывочная жидкость) выводится из гидроциклона через патрубок 3, камеру 11 и канал 9, а грубый материал (шлам) — через песковую насадку 7.

Рис. 10.12. Гидроциклон с ручным управлением технологическим процессом ГЦР (ТулНИГП).

Автоматический гидроциклон ГЦА

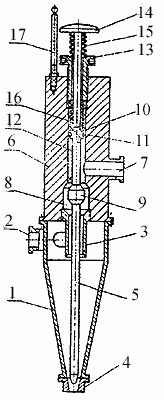

Автоматический гидроциклон ГЦА (рис. 10.13) состоит из цилиндро-конического корпуса 1, тангенциального вводного патрубка 2, коаксильно расположенного сливного патрубка 3 и песковой насадки 4, и установленного во внутренней полости по вертикальной оси цилиндрического стержня 5. В головной части 6 гидроциклона имеется канал 7 для разгрузки слива, гидравлически связанный со сливным патрубком 3. Между сливным патрубком 3 и каналом 7 находится камера переменного сечения 8, с которой взаимодействует конусовидный клапан 9 стержня 5. В верхней половине стержень 5 оснащен поршнем 10 с уплотнительными элементами 11. Поршень взаимодействует с центральным вертикальным каналом 12. Стержень 5 своей надпоршневой частью свободно проходит сквозь пустотелый штурвал 13. Верхний конец стержня 5 оснащен головкой 14. Между головкой 14 и штурвалом 13 установлена пружина 15, между поршнем 10 и штурвалом 13 — пружина 16. На корпусе установлен указатель 17 положения стержня.

Рис.  10.13. Автоматический гидроциклон ГЦА (ТулНИГП).
