Пульт управления гидравлический бурового станка СКБ-51

Пульт управления

Пульт управления гидравлический (рис.14) установлен на корпусе коробки передач между  рукоятками управления тормозами лебедки. На каркасе 1 установлены указатель давления на  забой 3, регулятор подачи 4. Для удобства доступа к  гидроприборам и монтажа рукавов в конструкции предусмотрена возможность откидывания пульта в сторону на шарнирах.

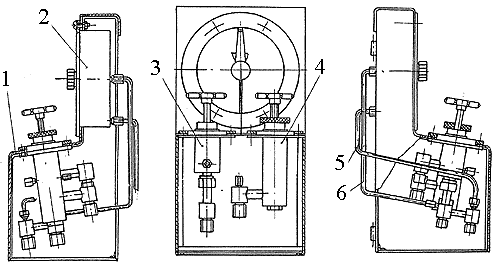

Рис.14 Пульт управления гидравлический
1-каркас; 2-указатель давления на забой; 3 -дроссель; 4 -регулятор подачи; 5, 6-трубки.

Указатель давления на забой (рис.15) предназначен  для контроля осевой нагрузки на Породоразрушающий инструмент при бурении с разгрузкой или с дополнительной нагрузкой.  Прибор плунжерного типа, имеет стрелку 4 и подвижный циферблат с двумя шкалами, На наружной стороне корпуса 2 имеются два ниппеля    3:     верхний    (с У     встроенным демпфером) — для   подсоединения   напорной магистрали и нижний для   отвода   утечек   масла. Поворот   циферблата   осуществляется головкой 1.

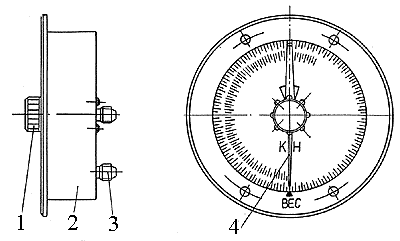

Рис.15 Указатель давления на забой
1 -головка; 2 - корпус; 3 - ниппель; 4 - стрелка

Регулятор подачи (рис.16) предназначен для регулирования скорости подачи бурового снаряда и состоит из сварного корпуса 4, в котором установлен золотник 5 с поршнем 6, шарика 3, пружины 12. Нижние полости цилиндров подачи соединяются со штуцером Е, а штуцер Д с соответствующим штуцером плиты блока гидроуправления. Один из штуцеров Ж или И соединяется с логическим клапаном, а другой используется в случае применения контрольно-измерительной аппаратуры типа КУРС (штуцер закрыт пробкой).

Дроссель (рис.17) используется для регулирования давления в напорной части гидросистемы станка и состоит из корпуса 6 со штуцерами, иглы 4 с маховиком 1, резьбовой втулки 3 и уплотнений. К штуцеру А подводится напорная магистраль, к штуцеру Б -сливная, а к штуцеру В можно подсоединить манометр (штуцер закрыт пробкой).

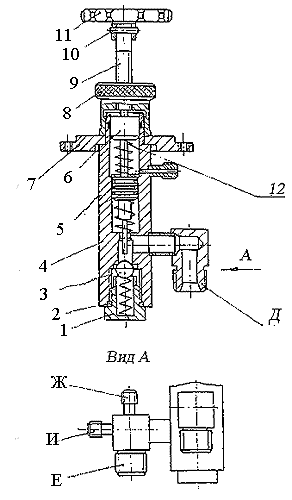

Рис. 16. Регулятор подачи
1 - гайка; 2 - кольцо; 3 - шарик; 4 - корпус; 5 - золотник; 6 - поршень; 7 - крышка; 8 - гайка; 9 - винт; 10 - штифт; 11 -маховик; 12-пружина.

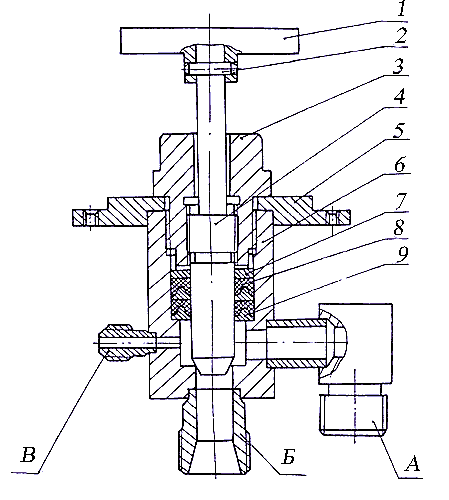

Рис.17 -Дроссель
1 - маховик; 2 - штифт; 3 - втулка резьбовая; 4 - игла; 5 - крышка; 6 - корпус; 7 - шайба; 8 - манжета;
