Буровой насос НБ 32 исполнений 15-20

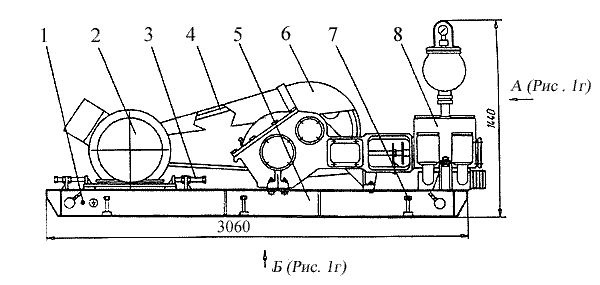

Рис. 1в Общий вид насоса исполнений 15(16) с правым (левым) расположением шкивов в сборе с электродвигателем

1-болт заземлении; 2-электродвигатель; 3-винты натяжные; 4-кпиноременная передача; 5-рама; 6-кожух; 7-болты отжимные;  8-насос.

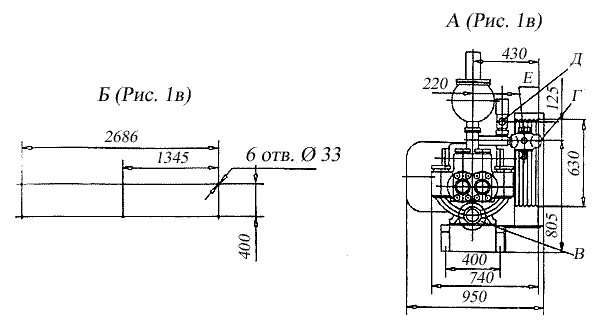

Рис.  1г Общий вид насосов исполнений 15 (16) с правым (левым) расположением шкивов в сборе с электродвигателем

Б - расположение отверстий крепления рамы и фундаменту;
В - наружный диаметр патрубка всасывающего коллектора 130 мм (условный проход 113 мм);
Г - резьба (внутренняя) трубная цилиндрическая G 2½ -В (длина резьбы 42мм) нагнетательной линии трехходового пробкого крана (условный проход 50 мм);
Д - резьба (внутренняя) трубная цилиндрическая G 1-В (длина резьбы ZOUM) сброса с предохранительного «лапана (условный проход 32);
Е - резьба(внутренняя) трубная цилиндрическая G S-B (длина резьбы 23 мм) для перепуска рабочей жидкости через трёхходовой пробковый кран при небольших давлениях или для промывки  насоса (условный проход 32мм),
Присоединительная  резьба нагнетательной линии насоса под трехходовой пробковый -кран  G 2½, -В (длина резьбы 38мм, условный проход 60 мм).
