Мобильная циркуляционная система для бурения гидрофицированными агрегатами

Значение и состав ЦСМ

Для создаваемых ВИТРом буровых установок грузоподъемностью 2 и 5 т на базе гидрофицированных агрегатов АБ-2, АБ-5 с подвижным вращателем разработана мобильная циркуляционная система ЦСМ в сборно-разборном варианте на основе эластичных складных емкостей. Использование ЦСМ для бурения геологоразведочных скважин на твердые полезные ископаемые позволит: сократить затраты времени и труда обслуживающего персонала при проведении монтажно-демонтажных работ, транспортировке и эксплуатации циркуляционной системы установки; произвести очистку промывочной жидкости от шлама и повысить ее качество; исключить вредное воздействие шлама, химреагентов на окружающую среду.

В состав циркуляционной системы входят:

  • приемная емкость и отстойник из эластичного материала, установка для очистки промывочного раствора от шлама,
  • сито,
  • желоба из полиэтиленовых труб,
  • шламовый насос с регистратором уровня жидкости (рис. 10.14).

Ее масса не более 200 кг. Средний срок службы 4 года.

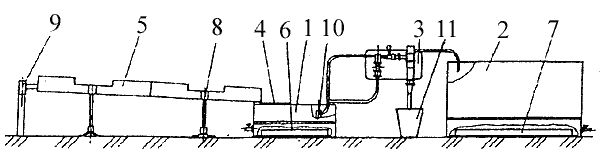

Рис.  10.14. Система циркуляционная мобильная (ЦСМ).
1 — отстойник 0,5 м3; 2 — приемная емкость 3 м3; 3 — гидроциклон; 4 — сито; 5 — желоб; 6, 7 — поддоны; 8 — опоры; 9 — тройник для обсадных труб; 10 — шламовый насос мощностью не более 1,1 кВт; 11 — шламонакопитель.
