Проектирование конструкций буровых скважин

Под конструкцией скважины подразумевается схема ее устройства: диаметры по интервалам глубины бурения, диаметры и длина колонн обсадных труб, глубина их спуска, места цементирования. Обсадные трубы необходимы для закрепления устья скважины и предохранения его от размывания, закрепления залегающих в верхней части разреза неустойчивых, водоносных и выветренных горных пород, перекрытия зон разрушенных, раздробленных, неустойчивых и водоносных пород и других интервалов, закрепления карстовых пустот, перекрытия подземных горных выработок и толщи вод (при морском бурении).

Конструкция скважины влияет на все виды работ, составляющие процесс бурения, и определяет их стоимость и качественное выполнение геологического задания.
Важное значение имеет выбор глубины установки башмака конечной (или промежуточной) колонны обсадных труб. Определяющими факторами при этом являются: устойчивость стенок скважины, минимальный объем работ в скважине при необходимости перебуривания или ликвидации осложнений.
Выбор конструкции скважин во многом зависит от характерных и наиболее важных технологических особенностей бурения.

Графически конструкция скважины представляет собой разрез (без соблюдения масштаба, скважину условно изображают нисходящей, вертикальной, прямолинейной) вдоль ее оси (рис. 5.1), на котором указаны линейные и поперечные размеры.

№ слоя пород Геологическая колонка Интервал глубины, м Мощность слоя, м Горная порода Категория пород по буримости
 от  до
1   0,00 4,50 4,50 Суглинок II
2   4,50 15,00 10,50 Глина песчанистая III
3   15,00 40,00 25,00 Песок глинистый волоносный II
4   40,00 60,00 2000 Глина плотная IV
5   60,00 110,00 50,00 Известняк плотный доломитизированный VI
6   110,00 150,00 40,00 Кремнистые сланцы VIII
7   150,00 250,00 100,00 Альбитофиры слабо трещиноватые IX
8   250,00 290,00 40,00 Залежь X
9   290,00 320,00 30,00 Альбитофиры плотные IX

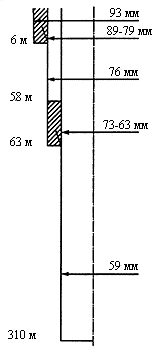

Рис. 5.1. Конструкция скважины колонкового бурения на твердые полезные ископаемые


Графическое изображение конструкции с указанием линейных размеров удобнее выполнять в направлении от устья к забою скважины. Поперечные размеры следует указывать начиная с забоя скважины и далее в направлении к устью скважины.

При выборе конструкции скважины следует стремиться к наиболее простым, но в то же время надежным конструкциям.
При построении проектной конструкции скважины необходимо стремиться к минимальному количеству ступеней. Каждая ступень должна служить только для установки на ней соответствующей колонны обсадных труб. Если нет необходимости крепления скважины обсадными трубами, то не следует переходить на меньший диаметр, рассчитывая потом на разбуривание ствола скважины, в твердых породах требует много времени, а в мягких может привести к образованию новой ветви в скважине. Переход от большего к меньшему диаметру скважины необходимо осуществлять ниже контакта двух слоев пород.

Нередко контакт двух слоев пород является ослабленным участком. В этом участке могут происходить утечка промывочной жидкости, размывание пород зоны контакта, перемещение колонны обсадных труб вниз по скважине и, в конечном счете, отвинчивание низа колонны, что является сложной аварией. Поэтому под любую колонну обсадных труб необходимо углубить скважину ниже ослабленного контакта слоев не менее чем на 2—5 м и установить башмак колонны на прочном основании.

Наконец, в проектной конструкции скважины предусматриваются диаметры обсадных труб и глубины установки их башмаков.
Разработанная схема конструкции скважины с краткой, но достаточной характеристикой геологических условий бурения должна легко читаться. В ней все элементы конструкции должны быть увязаны с геологическим строением и возможными зонами осложнений.

Назначение обсадных колонн

Обсадные колонны по своему назначению подразделяются следующим образом.
Направление (или направляющая) - колонна труб или одна труба, предназначенная для закрепления приустьевой части скважин от размыва буровым раствором и обрушения. Направление, как правило, одно. Однако могут быть случаи крепления скважин двумя направлениями. Обычно направление спускают в заблаговременно подготовленный шурф или скважину и бетонируют на всю длину. Иногда направления забивают в породу, как сваю.

Составление проектной конструкции скважины

Проектная конструкция обязательно составляется на каждую скважину или группу скважин. Она служит основанием для всех инженерных расчетов, связанных с бурением.
Для составления проектной конструкции скважины необходимо иметь следующие исходные сведения:

  • назначение и цель бурения скважины
  • геологическое строение данного участка
  • проектную длину ствола скважины и ее азимутальное и зенитное направления
  • необходимый конечный диаметр скважины.
