Обсадные трубы
Применение указанных труб позволяет максимально приблизить диаметр бурильной колоны к диаметру скважины, что обеспечивает достаточную прочность колонны и позволяет избежать появления вибрации. Обсадные трубы служат для закрепления неустойчивых стенок скважины, изоляции одних пластов от других. В колонковом бурении применяют бесшовные цельнотянутые обсадные трубы с гладкой наружной поверхностью, соединяемые ниппелями. Размеры обсадных труб с ниппельными соединениями приведены на рис. 5.6 и в табл. 5.3. Обсадные трубы малого диаметра при неглубоком бурении соединяются без ниппелей - труба в трубу (рис. 5.6,6).

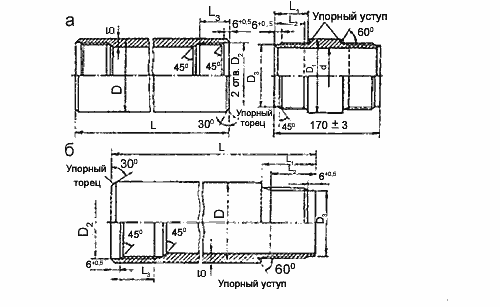

Рис. 5.6. Обсадные трубы для колонкового бурения:
а - с
ниппельным соединением; 6 - с соединением труба в трубу.
Таблица 5.3.
Размеры обсадных труб ниппельного
соединения и ниппелей к ним, мм
Нар.
|
Толщ. |
Нар. |
Внутр. |
D |
D |
Дл. |
D |
Дл. |
Теор.
|
Теор. |
44,0 |
3,5 |
44,0 |
34,0 |
40,5 |
38,8 |
|
|
|
3, 50 |
0,7 |
57,0 |
4,5 |
57,0 |
46,0 |
52,5 |
50,0 |
|
|
1500 - |
5, 83 |
1, 0 |
73,0 |
5,0 |
73,0 |
62,0 |
69,0 |
66,5 |
40 |
36 |
4500 |
7, 40 |
1, 3 |
89,0 |
5,0 |
89,0 |
78,0 |
85,0 |
82,5 |
|
|
|
10, 36 |
1, 7 |
108,0 |
5,0 |
108,0 |
95,5 |
103,5 |
101,0 |
|
|
1500 - |
12, 70 |
2,4 |
127,0 |
5,0 |
127,0 |
114,5 |
122,5 |
120,0 |
60 |
56 |
6000 |
15, 04 |
2,6 |
146,0 |
5,0 |
146,0 |
134,0 |
141,5 |
139,0 |
|
|
|
17, 39 |
2,8 |
Кривизна обсадных труб должна быть в следующих пределах:
- для труб диаметром от 34 до 89 мм - 1 мм на 1,5 м длины;
- для труб диаметром от 108 до 146 мм - 1 мм на 1 м длины.
Для поддержания обсадных труб на весу в скважине применяют хомуты
простые (рис. 5.7, а) и лафетные (рис. 5.7,
б).
Более удобен и надежен лафетный хомут, который состоит из
корпуса 1 с внутренним коническим отверстием, в которое вставляют съемные
конические кольца 2 в соответствии с размером труб. В эти кольца
вставляют клинья 3, захватывающие.
Для свинчивания и
развинчивания обсадных труб применяют двух- или трехшарнирные ключи.
Каждый ключ может быть использован для свинчивания и развинчивания двух
размеров труб.
Рис. 5.7. Хомуты трубные
(а - простой, 6 -
лафетный): 1 - лафет; 2- съемное коническое кольцо; 3 - клинья; 4 -
ушко; 5 - цепь; 6 - шпильки; 7 - валики; 8 – рукоятки.
