Буровая установка УКБ5С бурение скважин

буровые установки УКБ-5С для бурения вертикальных и наклонных (до70°) геолого-разведочных скважин

Телефон: +7 (8552) 77-36-15

Буровой станок с дизельным приводом

Буровой станок с дизельным приводом СБ 100М

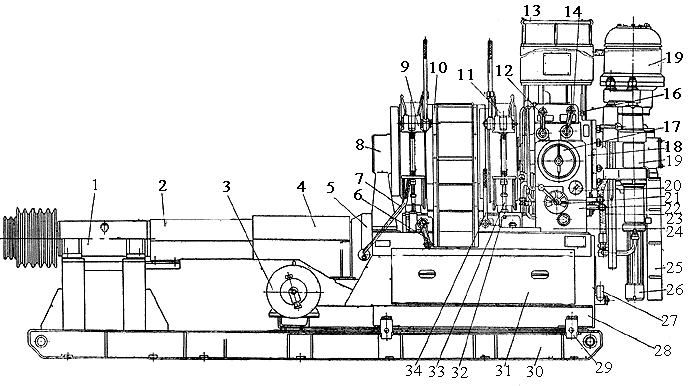

№ поз. на рис. 1

Обозначение



Наименование



Колич.

1

2

3

4

1

СБ  116М

Привод

1

2

СБ 100M-2-2

Кожух карданного вала

1

3

СБ 13М

Маслонасос с приводом

1

4

СБ 100M-01

Кожух карданного вала

1

5

СБ 105М

Коробка     скоростей     с муфтой сцепления

1

6

СБ 05-8

Рычаг с ручкой

1

7

СБ 00M-36-5

Рычаг в сборе

1

8

СБ 107M

Лебедка

1

9

СБ 08М

Тормоз спуска

1

10

СБ OOM-33-1

Щиток лебедки

1

11

СБ 09М

Тормоз подъема

1

12

СБ 05- 8

Рычаг с ручкой

1

13

СБ 00М-45-2

Рабочая площадка

1

14

СБ 05-8

Рычаг с ручкой

1

15

8С. 11.000-1

Патрон пружинно-гидравлический

1

16

СБ 14М-ЦЗ

Кран гидропатрона

1

17

СБ 15М

Указатель   давления   на забой

1

18

СБ 14М-109

Кожух

1

19

СБ 10М

Вращатель

1

20



Манометр МТП-100/1-100x2,5

1

21

СБ 06М

Прибор гидроуправлени

1

22

СБ 14M-115-1

Щит съемный

1

23

СБ 114М

Маслопровод

1

24

СБ 14M-114-1

Щит съемный

1

25

СБ 00М-42

Ограждение вращатели

1

26

00М-142-1

Втулка направляющая

1

27

СБ 318

Маслонасос ручной

1

28

СБ 102МA

Станина станка

1

29

СБ 100М-06

Механизм      закрепления станка

1

30

СБ 101МА

Рама станка

1

31

ООМ-100-1

Щиток

1

32



Гайка 2 M20.6.06 ГОСТ 5915—70

1

33

00-49

Опорный болт

2

34

СБ 05-13-2

Рукоятка

1

35

00-17-1

Болт

6

36



Шайба 22 65Г.06 ГОСТ 6402—70

6

37



Гайка 2 M22.6.06 ГОСТ 5915-70

6

38

00-16-1

Шайба

6

39

СБ 04М

Бак масляный

1

40

03M-52-1

Ось

2
